Поверка миллитесламетра Ш1-15У в Томске
Для измерений: магнитной индукции постоянного магнитного поля; среднеквадратичного значения магнитной индукции переменного магнитного поля независимо от его формы; амплитудного значения магнитной индукции переменного магнитного поля; амплитудного значения магнитной индукции импульсного магнитного поля и, кроме того, обеспечивают наблюдение формы переменного или импульсного магнитного поля при подключении внешнего прибора (например, осциллографа) к аналоговому выходу электронного блока миллитесламетра. Области применения — машиностроение, металлургия, транспорт и другие отрасли промышленности, материаловедение, научные исследования в различных областях науки и техники. Свидетельство об утверждении типа Си №37751-08. Поверка миллитесламетра Ш1-15У проводится в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка миллитесламетра Ш1-15У и его принцип работы

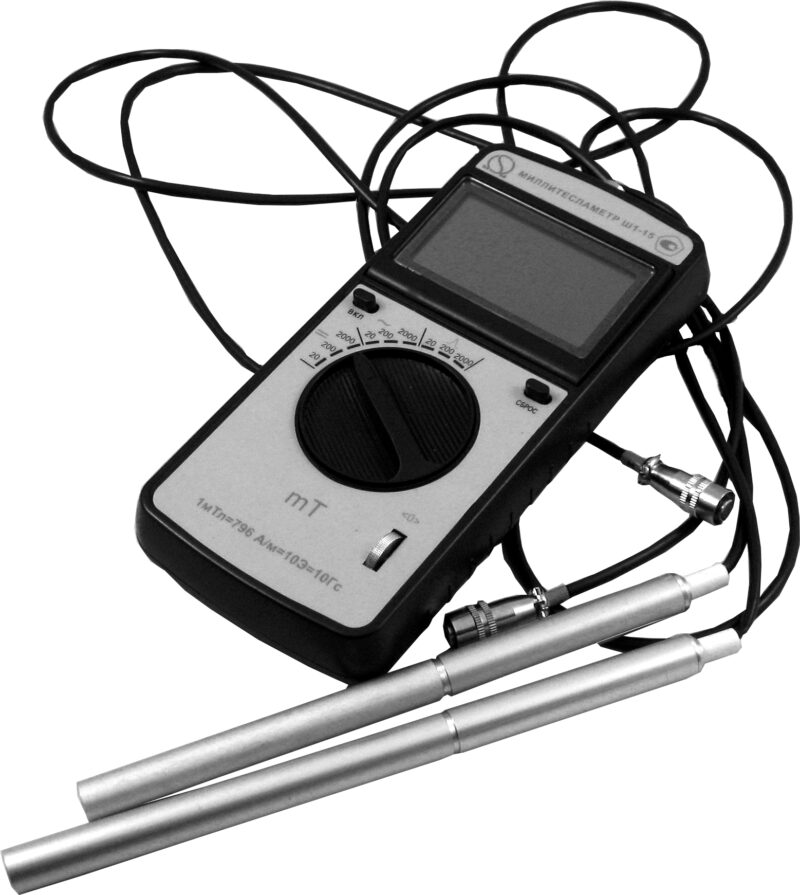

Миллитесламетр обеспечивает наблюдение формы переменного или импульсного магнитного поля при подключении внешнего прибора (например, осциллографа) к аналоговому выходу электронного блока миллитесламетра. Принцип действия миллитесламетров основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла. Миллитесламетры состоят из электронного блока, измерительных зондов двух типов («М» и «С») и блока питания, подсоединяемых к электронному блоку при помощи разъёмов. В зависимости от измеряемых величин и диапазонов их измерений миллитесламетры изготавливаются в семи исполнениях: Ш1-15У, Ш1-15У-01, Ш1-15У-02, Ш1-15У-03, Ш1-15У-04, Ш1-15У-05, Ш1-15У-06. Поверка миллитесламетра Ш1-15У проводится по всей России.
Комплектность
| Наименование | Обозначение | Колич. |
| Блок электронный | АВНР.411175.001 -** | 1 шт. |
| Зонд измерительный «С» | АВНР.411511.0011) | 1 шт. |
| Зонд измерительный «С1» | АВНР.411511.0032) | 1 шт. |
| Зонд измерительный «М» | АВНР.411511.0021) | 1 шт. |
| Зонд измерительный «М1» | АВНР.411511.0042) | 1 шт. |
| Зонд измерительный «С2» | АВНР.411511.0053) | 1 шт. |
| Футляр | АВНР.411915.001 | 1 шт. |
| Блок питания | БПС 9-0,35 | 1 шт. |
| Миллитесламетры Ш1-15У. Руководство поэксплуатации | АВНР.411175.001 РЭ | 1 экз. |
| Миллитесламетры Ш1-15У. Методика поверки | АВНР.411175.001 МП | 1 экз. |
| Свидетельство о первичной поверке | 1 экз. |
Примечания
- В обозначении блока электронного звездочка (**) означает номер исполнения.
- По согласованию с заказчиком комплект поставки миллитесламетра может отличаться от указанного в таблице.
- По требованию заказчика в комлект поставки миллитесламетра могут входить измерительные зонды специальной формы.
- Поставляется с миллитесламетрами Ш1-15У, Ш1-15У-01, Ш1-15У-02; Ш1-15У-03, Ш1-15У-04.
- Поставляется по заявке заказчика с миллитесламетрами Ш1-15У-03, Ш1-15У-04. Рабочие части измерительных зондов «М1» и «С1» имеют оболочку из немагнитного металла.
- Поставляется с миллитесламетрами Ш1-15У-05, Ш1-15У-06.
ПОВЕРКА
Поверка проводится в соответствии с документом «Миллитесламетры Ш1-15У.
Методика поверки» АВНР.411175.001 МП, утвержденным ФГУП «ВНИИФТРИ» 11.03.2008г.
Основное поверочное оборудование:
- мера магнитной индукции М-303 (диапазон воспроизводимых значений магнитной
индукции от 0 до 20 мТл; частотный диапазон от 0 до 1000 Гц; относительная погрешность
передачи размера единицы магнитной индукции не более ± 0,7 %); - тесламетр Ш 1-9 (диапазон измерений магнитной индукции от 20 до 2000 мТл;
относительная погрешность измерений магнитной индукции постоянного магнитного поля
не более ± 0,02 %); - мера магнитной индукции КПВК (диапазон воспроизводимых значений магнитной
индукции от 0 до 2 мТл; частотный диапазон от 0 до 10000 Гц; относительная погрешность
передачи размера единицы магнитной индукции не более ± 0,2 %).
