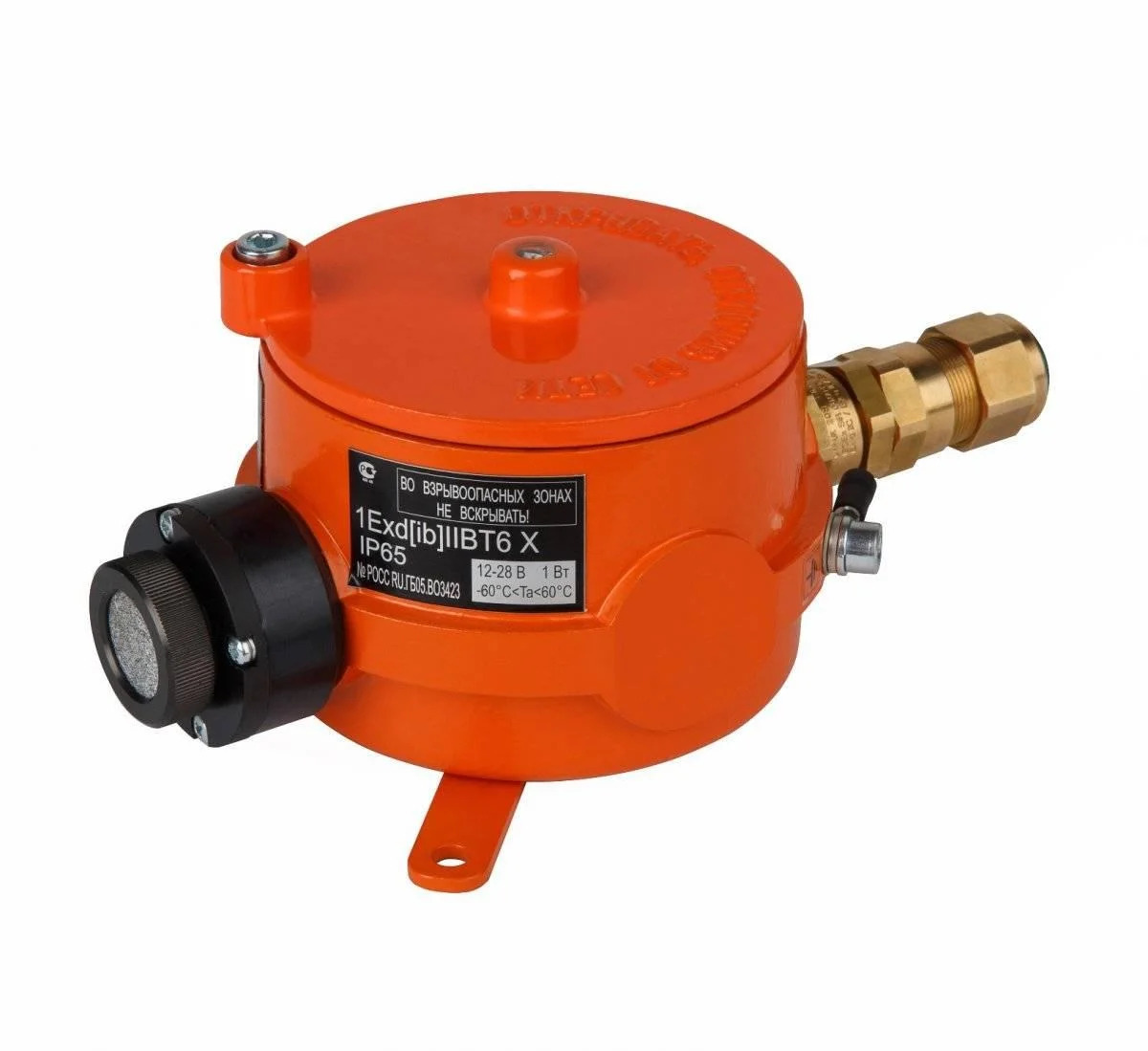

Поверка газоанализатора ИГМ-12 в Томске
Газоанализатор предназначен для автоматического, непрерывного измерения концентрации взрывоопасных углеводородных газов или диоксида углерода в окружающей атмосфере. Калибровка прибора по взрывоопасным газам производится по метану, пропану или гексану. Поверка газоанализатора ИГМ-12 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка газоанализатора ИГМ-12 позволяет использовать его в следующих областях:
Взрывоопасные зоны помещений и вблизи наружных технологических установок, в которых возможно образование взрывоопасных смесей газов и паров с воздухом, согласно ГОСТ Р МЭК 60079–14-2008 и маркировке взрывозащиты 1Exd[ib]IIB T4 Gb X.
Особенности газоанализатора

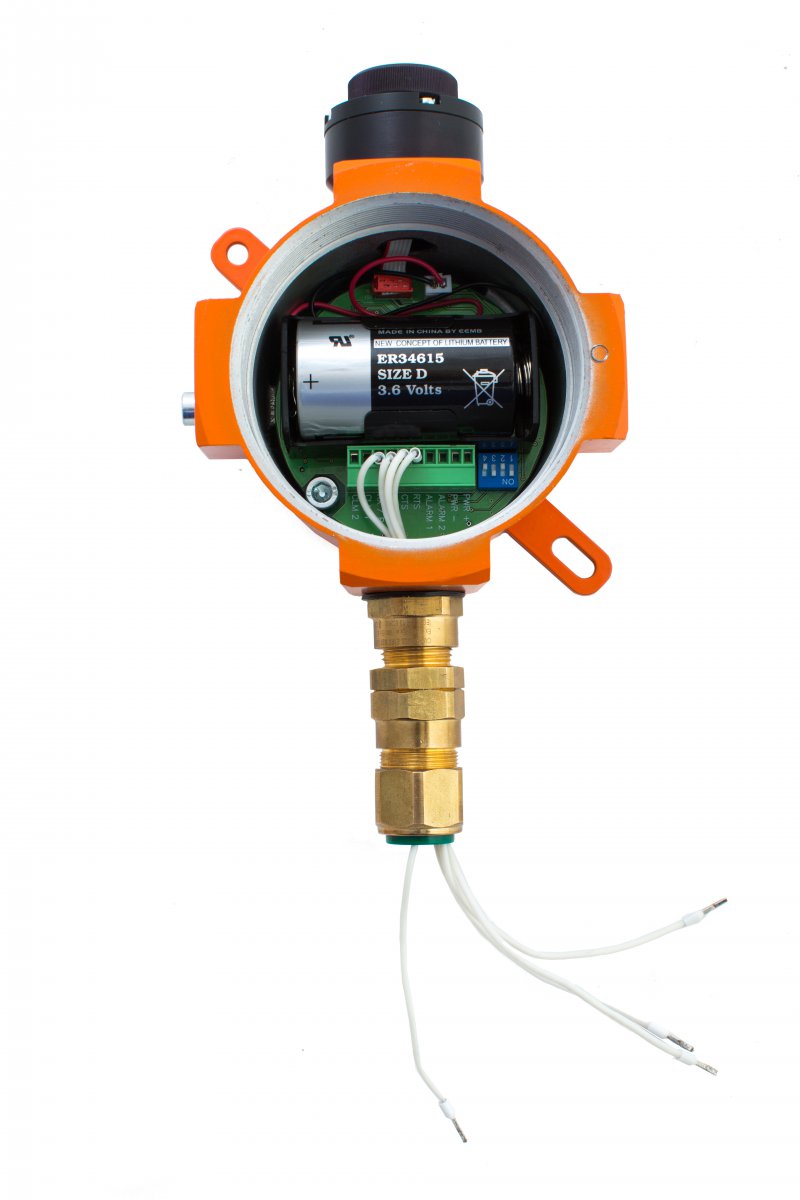

ИГМ-12 состоит из трансмиттера и преобразователя газового оптического (ПГО). ПГО выполняет все метрологические операции по определению концентрации исследуемого газа, включая формирование цифрового сигнала и выходного аналогового сигнала токовой петли, содержащих информацию об измеренной концентрации. ПГО имеют встроенную флэш-память с градуировочными коэффициентами, которые автоматически считываются при подключении к трансмиттеру микропроцессором, что исключает необходимость индивидуальной калибровки (градуировки) преобразователей с трансмиттером.
Трансмиттер обеспечивает вывод информации об измеренной величине концентрации по цифровому последовательному интерфейсу RS-485 MODBUS®, а также отображение концентрации анализируемого газа на встроенном четырёхсимвольном семисегментном дисплее и световую индикацию (с помощью индикаторных светодиодов) наличия напряжения питания, превышения диапазона измерения и результатов самодиагностики, а также переключение встроенных реле.
Газоанализатор также снабжён разъёмом подключения HART-коммуникатора для возможности управления прибором.
Основные технические характеристики
| Измеряемый газ | Взрывоопасные углеводородные газы, в т.ч. метан (СН4), пропан (С3Н8), этан (С2Н6), бутан (С4Н10), гексан (C6H14), пентан (С5H12), этилен (C2H4), пропилен (C3H6), бензол (C6H6), ацетон (CH3)2CO), метанол (CH3OH), суммы тяжелых углеводородов (по пропану), а так же диоксид углерода (СО2) |
| Диапазон измерений | 0-100% НКПР; (0-100% Об. % по CH4);
Для СО2 0-2,5% Об. |
| Принцип измерения | Инфракрасная абсорбция |
| Выходные сигналы | • унифицированный токовый сигнал (4…20) мА
• интерфейс RS485, протокол MODBUS RTU • 3 реле • HART |
| Материал корпуса | алюминий |
| Уровень взрывозащиты | 1Exd[ib]IIB T4 Gb X |
| Межповерочный интервал | 2 года |
| Степень защиты от внешних воздействий | IP67 |
| Рабочая температура | от -60о до 60оС |
| Быстродействие Т90 | 30 сек. (40 сек. для СО2) |
| Электрическое питание | 12…36 В |
| Потребляемая мощность | Не более 1,0 Вт (без учета подогрева) |
| Дополнительные опции | • материал корпуса- нержавеющая сталь • быстродействие Т90 — не более 10 сек. |
| Настройка газоанализатора | С помощью магнитного переключателя, RS-485 MODBUS |
Поверка осуществляется по документу МП-242-1673-2013 «Газоанализаторы портативные одноканальные Tango TX1. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «21» ноября 2013 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) — воздух марки Б в баллонах под давлением по ТУ 6-21-5-85;
- азот особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава газовые смеси состава газовые смеси оксид углерода — воздух (ГСО 3842-87, 3854-87), сероводород — воздух (ГСО 9172-2008), диоксид азота — азот (ГСО 8740-2006, 8741-2006), диоксид серы — азот (ГСО 9810-2011, 9195-2008) в баллонах под давлением по ТУ 6-16-2956-92;
- рабочий эталон 1-го разряда — генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГГС-Р или ГГС-К в комплекте с ГС в баллонах под давлением по ТУ 6-16-2956-92.
