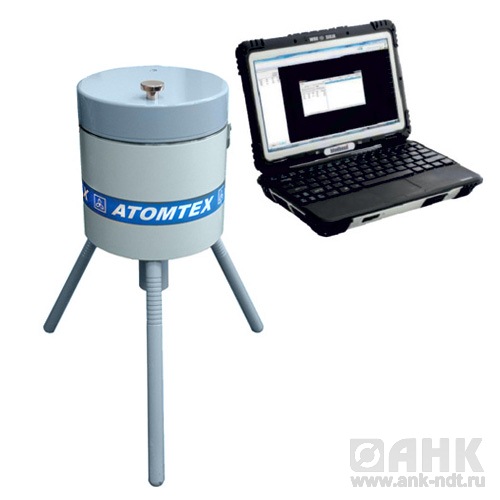

Описание спектрометра РКГ-АТ1320C
ОБЛАСТИ ПРИМЕНЕНИЯ
- Радиационно-защитные мероприятия при ядерных авариях
- Радиационный контроль при проведении дезактивационных работ
- Контроль питьевой воды
- Контроль пищевой продукции
- Контроль продукции агропромышленного комплекса
- Контроль минерального сырья, почвы, стройматериалов, лесоматериалов и др.
- Контроль продукции, сырья и отходов в горнорудной и нефтедобывающей промышленности
- Контроль радиоактивных отходов и сбросов в атомной промышленности
ОСОБЕННОСТИ
- Интеллектуальный блок детектирования спектрометрического типа с интерфейсом USB
- Встроенная непрерывная автоматическая светодиодная стабилизация энергетической шкалы радиометра, контроль сохранности градуировки и автоподстройка при помощи контрольной пробы на основе KСl
- Автоматическая идентификация радионуклидов
- Автоматическое вычитание фона
- Измерение активности проб в широком диапазоне плотностей материалов
- Возможность использования как в стационарных, так и в мобильных лабораториях радиационного контроля
- Методическое и метрологическое обеспечение измерений
- Ведение базы данных измерений
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия радиометра основан на анализе амплитудного распределения импульсов с блока детектирования. Информация с блока детектирования в режиме реального времени считывается ПК и после обработки выводится на монитор.
Специализированное программное обеспечение, установленное в ПК, предназначено для управления режимами работы радиометра, отображения накопленной информации, вычисления активности и погрешности измерения гамма-излучающих радионуклидов в геометриях измерения, ведения электронного журнала результатов измерений.
В ходе измерений осуществляется предварительный анализ радионуклидного состава пробы.
Вычисление активности осуществляется по результатам идентификации присутствующих в контролируемой пробе радионуклидов.
Гамма-радиометры внесены в Государственные реестры средств измерений Республики Беларусь, Российской Федерации, Казахстана
Технические характеристики спектрометра РКГ-АТ1320C
| Детектор | сцинтилляционный NaI(Tl) ø63х63 мм |
| Диапазон измерения объемной (удельной) активности | |
| геометрия измерения - сосуд Маринелли (1 л) | |
| 131I | 3 – 4·105 Бк/л (Бк/кг) |
| 134Cs | 3 – 1·105 Бк/л (Бк/кг) |
| 137Cs | 3,7 – 1·105 Бк/л (Бк/кг) |
| 40K | 50 – 2·104 Бк/л (Бк/кг) |
| 226Ra | 10 – 1·104 Бк/л (Бк/кг) |
| 232Th | 10 – 1·104 Бк/л (Бк/кг) |
| геометрия измерения - сосуд Маринелли (0,5 л) (измерения проводятся в сосуде Маринелли емкостью 1 л с объемом пробы 0,5 л) | |
| 134Cs | 5 – 1·105 Бк/л (Бк/кг) |
| 137Cs | 5 – 1·105 Бк/л (Бк/кг) |
| 40K | 70 – 2·104 Бк/л (Бк/кг) |
| геометрии измерения - плоский сосуд (0,5 л) | |
| 131I | 20 – 4·105 Бк/л (Бк/кг) |
| 134Cs | 20 – 4·105 Бк/л (Бк/кг) |
| 137Cs | 20 – 4·105 Бк/л (Бк/кг) |
| 40K | 200 – 2·104 Бк/л (Бк/кг) |
| геометрии измерения - сосуд “Дента” (0,1 л) | |
| 131I | 50 – 1·106 Бк/л (Бк/кг) |
| 134Cs | 50 – 1·106 Бк/л (Бк/кг) |
| 137Cs | 50 – 1·106 Бк/л (Бк/кг) |
| 40K | 500 – 2·104 Бк/л (Бк/кг) |
| Предел основной относительной погрешности измерения объемной (удельной) активности | ±20% |
| Типовое энергетическое разрешение для энергии 662 кэВ (137Cs) | 8% |
| Диапазон плотностей измеряемых проб | 0,1 – 3 г/см3 |
| Минимальная измеряемая активность (МИА) за время измерения 1 ч со статистической погрешностью ± 50 % (Р=0,95), не более | |
| геометрия измерения - сосуд Маринелли (1 л) | |
| 131I | 4 Бк/л (Бк/кг) |
| 134Cs | 4 Бк/л (Бк/кг) |
| 137Cs | 5,7 Бк/л (Бк/кг) |
| 40K | 78 Бк/л (Бк/кг) |
| 226Ra | 12 Бк/л (Бк/кг) |
| 232Th | 10,4 Бк/л (Бк/кг) |
| геометрия измерения - сосуд Маринелли (0,5 л) | |
| 134Cs | 8 Бк/л (Бк/кг) |
| 137Cs | 8 Бк/л (Бк/кг) |
| 40K | 110 Бк/л (Бк/кг) |
| геометрии измерения - плоский сосуд (0,5 л) | |
| 131I | 20 Бк/л (Бк/кг) |
| 134Cs | 20 Бк/л (Бк/кг) |
| 137Cs | 20 Бк/л (Бк/кг) |
| 40K | 260 Бк/л (Бк/кг) |
| геометрии измерения - сосуд “Дента” (0,1 л) | |
| 131I | 50 Бк/л (Бк/кг) |
| 134Cs | 50 Бк/л (Бк/кг) |
| 137Cs | 52 Бк/л (Бк/кг) |
| 40K | 690 Бк/л (Бк/кг) |
| Диапазон энергий регистрируемого гамма-излучения | 50 кэВ – 3 МэВ |
| Количество каналов АЦП | 1024 |
| Интегральная нелинейность | не более ±1% |
| Собственный фон в окне 137Cs | менее 2 имп/с |
| Время установления рабочего режима | 10 мин |
| Время непрерывной работы | не менее 24 ч |
| Нестабильность показаний за время непрерывной работы | не более 3% |
| Диапазон рабочих температур | от 0 до +40°С |
| Относительная влажность воздуха при температуре ≤30°С без конденсации влаги | до 75% |
| Габаритные размеры, масса (без ПК) | |
| блок детектирования | ø97х350 мм, 2 кг |
| блок защиты | ø600х700 мм, 125 кг |
| адаптер USB-БД | 95х51х33 мм, 0,07 кг |
Гамма-радиометр соответствует Международному стандарту IEC 61563:2001, а также нормам по безопасности EN 61010-1:1990, и требованиям по электромагнитной совместимости: EN 55022:1998+A1:2000+A2:2003, EN 55024:1998+A1:2001+A2:2003, IEC 61000-4-2:2001, IEC 61000-4-3:2008, IEC 61000-4-4:2004, IEC 61000-4-11:2004
